ASTM B338 GR1 zváraná vs. bezšvíková rúra pre výmenník tepla
May 20, 2026
| Najnižšie náklady | Zváraná rúrka GR1 |
| Žiadny zvarový šev (kritická služba) | Bezšvová trubica GR1 |
| U-ohýbajte rúry s malými polomermi | Buď (zvary GR1 sú tvárne) |
| Vysokotlakový alebo cyklický servis | Bezšvové |
| Štandardná prevádzka výmenníka tepla | Zvárané (najbežnejšie) |
| Kódová pečiatka vyžadujúca bezproblémovú | Bezšvové |
Pre väčšinu plášťových{0}}a{1}}rúrkových výmenníkov tepla je štandardnou voľbou zváraná rúra.Stojí to menej a funguje dobre. Bezšvové je len pre špeciálne požiadavky.
v čom je rozdiel?

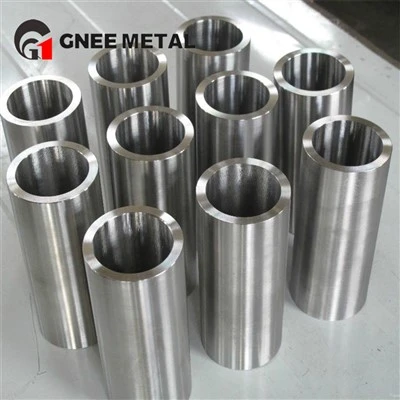

Bezšvová trubicaje prerazený z pevného predvalku titánu. Žiadny zvarový šev. Stena rúrky je rovnomerná a súvislá.
Zváraná rúrkaje vytvorený z titánového pásu, pozdĺžne zvarený a následne žíhaný. Zvarový šev je plný prieniku a rúrka je tepelne spracovaná, aby sa obnovila ťažnosť.
| Funkcia | Bezšvové | Zvárané |
|---|---|---|
| Zvarový šev | žiadne | Pozdĺžny zvar |
| Výrobné náklady | Vyššie | Nižšie (o 15 – 25 % menej) |
| Tolerancia hrúbky steny | ±10% | ±10 % (rovnaké) |
| Test sploštenia | Povinné | Povinné |
| Skúška spätného sploštenia | Neuplatňuje sa | Povinné |
| Test vzplanutia | Povinné | Povinné |
| Typický dodací čas (vlastný) | 6-8 týždňov | 4-6 týždňov |
| Dostupnosť | Dobre | velmi dobre |
Čo vyžaduje ASTM B338 pre každý z nich?
ASTM B338 má rôzne testovacie požiadavky na bezšvíkové a zvárané rúry.
Skúšky bezšvíkových rúr:
Chemický rozbor
Skúška ťahom
Test sploštenia
Test vzplanutia
Hydrostatická skúška alebo skúška vírivými prúdmi
Skúšky pre zváranú rúrku (dodatočné):
Skúška spätného sploštenia (zvarový šev pod uhlom 90 stupňov voči stlačeniu)
Rádiografia zvarového švu (ak je špecifikovaná)
Prečo je test spätného sploštenia dôležitý pre zváranú rúrku:
Vzorka je sploštená so zvarovým švom umiestneným pod uhlom 90 stupňov k smeru kompresie. To spôsobuje maximálne namáhanie zvaru. Ak je zvar slabý, praskne. Ak prejde, zvar je rovnako pevný ako základný kov.
Porovnanie výkonnosti-
| Faktor | Bezšvové | Zvárané |
|---|---|---|
| Miera trhlín pri ohybe (správne ohýbanie){0} | <1% | <2% |
| Umiestnenie zvarového švu | Neuplatňuje sa | Musí byť na neutrálnej osi |
| Minimálny polomer ohybu (GR1) | 1,5 x OD | 1,5 x OD (rovnaký) |
| Po{0}}kontrole zákruty | Vizuálny alebo farebný penetrant | Vizuálny alebo farebný penetrant |
V prípade ohybov zváraných rúr do U-u je umiestnenie zvaru rozhodujúce.
Neutrálna os je čiara v strede ohybu, kde sa materiál nenaťahuje ani nestláča. Zvarový šev musí byť umiestnený presne na tejto osi. Ak je šev na vnútornom alebo vonkajšom polomere, natiahne sa alebo stlačí a môže prasknúť.
Porovnanie nákladov
Zváraná rúrka stojí podstatne menej. Výrobný proces je jednoduchší.
| Množstvo | Bezproblémové náklady | Náklady na zváranie | Úspora pri zváraní |
|---|---|---|---|
| 100 metrov | Základná línia | o 15-20% menej | 500−500−1,000 |
| 1 000 metrov | Základná línia | o 15-25% menej | 5,000−5,000−10,000 |
| 10 000 metrov | Základná línia | o 20-25% menej | 20,000−20,000−50,000 |
Prečo je zvárané lacnejšie:
Začína od pásu namiesto polotovaru
Menej materiálneho odpadu
Vyššia rýchlosť výroby
Nižšia spotreba energie
Kedy zvoliť bezšvíkovú rúrku
Vyberte si bezproblémové, keď:
1. Zákaznícka špecifikácia vyžaduje bezproblémové.Niektorí koncoví používatelia majú interné normy, ktoré zakazujú zvárané rúry. Postupujte podľa špecifikácie.
2. Vysokotlaková alebo cyklická prevádzka.Zváraná rúrka má zvarový šev. Aj keď je správne vyrobená zváraná rúrka pevná, bezšvová nemá vôbec žiadny šev. Pre extrémne podmienky je bezšvové bezpečnejšie.
3. Kódovo vyrazená tlaková nádoba.Niektoré aplikácie kódu ASME vyžadujú bezproblémové. Skontrolujte požiadavky na kód.
4. Veľmi tenká stena pod 0,5 mm.Tenkostenná zváraná rúrka je možná, ale niektorí výrobcovia uprednostňujú bezšvové pre extrémne tenké meradlá.
5. Nedôvera v umiestnenie zvarového švu.Ak vaša ohýbacia dielňa nedokáže spoľahlivo umiestniť zvarový šev na neutrálnu os, bezšvové odstráni toto riziko.
Kedy zvoliť zváranú rúrku
Vyberte zvárané, keď:
1. Náklady sú faktorom.Zvárané ušetrí 15-25%. Pre väčšinu výmenníkov tepla je to správna voľba.
2. Štandardná prevádzka výmenníka tepla.Normálne teploty, mierny tlak, čistá až brakická voda. Zvárané sa úspešne používajú už desaťročia.
3. U-ohnite rúry so správnym umiestnením zvaru.Tisíce tepelných výmenníkov pracujú so zváranými U-ohýbanými rúrkami. Kľúčom je správne umiestnenie zvaru.
4. Dlhé dĺžky trubice.Zváranú rúru je možné vyrábať v dlhších súvislých dĺžkach ako bezšvíkové.
5. Dodacia lehota je dôležitá.Zváraná rúrka sa zvyčajne dodáva rýchlejšie, najmä pre vlastné veľkosti.
6. Žiadne špecifické požiadavky na bezšvové.Ak špecifikácia neuvádza bezšvové, zvárané sú prijateľné.
FAQ
1. Je zváraná rúrka povolená normou ASTM B338 pre výmenníky tepla?
áno. ASTM B338 pokrýva bezšvíkové aj zvárané rúry. Zváraná rúrka musí prejsť dodatočným testom spätného sploštenia. Mnohé rúrky výmenníka tepla sú zvárané.
2. Je zváraná rúra slabšia ako bezšvová?
č. Správne vyrobená zváraná rúra s plným prienikom a žíhaním má pevnosť zvaru rovnajúcu sa základnému kovu. Skúška spätného sploštenia to potvrdzuje.
3. Môže sa zváraná rúrka použiť na ohyby v tvare U-?
áno. Umiestnite zvarový šev na neutrálnu os ohybu. Neutrálna os je miesto, kde sa materiál nenaťahuje ani nestláča. Tisíce U-ohybových tepelných výmenníkov úspešne používajú zvárané rúrky.
4. O koľko lacnejšia je zváraná rúra ako bezšvíková?
Zváraná rúrka stojí o 15 až 25 percent menej ako bezšvíková. V prípade veľkého výmenníka tepla môžu byť úspory v desiatkach tisíc dolárov.
5. Čo je test spätného sploštenia?
Rúrka so vzorkou sa sploští so zvarovým švom pod uhlom 90 stupňov k smeru kompresie. To spôsobuje maximálne namáhanie zvaru. Ak praskne, trubica zlyhá. Ak prejde, zvar je v poriadku.
6. Prečo bezproblémové stojí viac?
Bezšvová trubica je prepichnutá z pevného predvalku. Proces je pomalší, spotrebuje viac energie a vytvára viac odpadu. Zváraná rúrka začína od pásu a je tvarovaná a zváraná nepretržite.
7. Ktorý z nich má lepšiu odolnosť proti korózii?
Sú rovnaké. Oba sú titánové GR1. Základný kov a zóna žíhaného zvaru majú rovnakú odolnosť proti korózii.
8. Môžem ohýbať zváranú rúrku na rovnaký polomer ako bezšvíková?
áno. Zváraná rúrka GR1 má rovnaký minimálny polomer ohybu 1,5-násobok vonkajšieho priemeru. Kľúčom je umiestnenie zvaru, nie samotný polomer ohybu.
9. Čo sa stane, ak je zvarový šev na vnútornom polomere ohybu U-?
Zvarový šev sa stlačí a môže sa vylomiť alebo prasknúť. Vonkajší polomer sa natiahne a môže prasknúť. Zvar musí byť len na neutrálnej osi.
10. Ukazuje certifikát mlyna, či je rúra bezšvíková alebo zváraná?
áno. V certifikáte mlyna bude uvedený spôsob výroby. Pre zváranú rúrku tiež ukáže výsledky testu spätného sploštenia.
11. Môžem dostať zváranú rúrku s odstráneným zvarovým švom?
Nie. Zvarový šev je trvalou súčasťou zváranej rúry. Ak nemôžete prijať zvarový šev, kúpte si bezšvové.
12. Ktorý typ je dostupnejší zo skladu?
Zváraná rúrka sa bežne skladuje v štandardných veľkostiach výmenníkov tepla. Bezšvové je tiež k dispozícii, ale môže mať dlhšie dodacie lehoty pre ne-štandardné veľkosti.
